磁翻柱液位計

產品名稱：磁翻柱液位計

產品報價：

產品特點： 一、產品概述 RL-UHZ 磁翻柱液位計由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

磁翻柱液位計的詳細資料：

一、產品概述
RL-UHZ 磁翻柱液位計由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。其原理如圖所示，能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

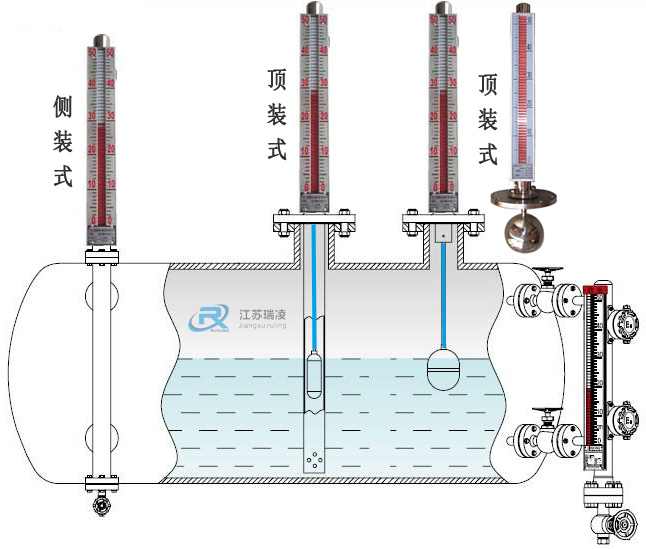

原理圖

二、技術參數
1、法蘭尺寸及密封面：DN15、DN20、DN25、DN40等
2、本體材質：304 316 316L PP塑料
3、量程范圍：299～8999
4、介質密度（g/cm3）：0.49～1.99
5、介質粘度： ≤0.019Pa.S
6、工作溫度℃：-39.9～349.99
7、壓力等級（MPa）：≤31.99
8、測量精度：≤±4.99
9、安裝方式：側裝式、頂裝式
10、防護等級：IP65
11、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、傳輸方式4-20ma。

三、安裝指南
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，*大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
4、液位計護導管和主體導管必須保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。

四、選型表
RL-UHZ 磁翻柱液位計
代 號 顯示方式
  就地顯示
  就地顯示+4～20mA遠傳
  代號 安裝方式
C 側裝式
D 頂裝式
  代號 類型
無 基型
W 保溫型
J 防腐型
S 防霜型
Z 保溫防腐型
Y 頂裝防腐型
  代號 報警控制
0 無報警
1 帶上限報警
2 帶下限報警
3 帶上下限報警
  代號 浮子材質        代號 本體材質
P 不銹鋼 P 不銹鋼
L 防銹鋁 L 防銹鋁
T 鈦 T 鈦
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 內襯四氟
    PP 內襯丙烯
    PE 內襯乙烯
  代 號 待標明的數據
B1 標注法蘭標準、通徑、壓力等級
B2 標注實際操作溫度
B3 標注實際操作壓力
B4 標注測量介質的密度
B5 標注訂貨長度，或提供法蘭間距
